ZZV型 微压调节阀

ZZV型 微压调节阀

ZZCP型差压阀采用平衡性单座阀,压力稳定、精度高、密封性好,用于控制微小差压。ZZCN型差压阀采用双座阀,流量系数大,将阀芯正、到装,可组成二个不同品种的产品。该产品适用于各种工业炉燃烧系统控制两种燃料气混合比流量或用于氢冷发电机组密封油系统中,同时,还可用于各种工业气体的减压、稳压或泄压的自动控制。

ZZV型微压阀采用平衡单座阀,在运行中可任意对设定值进行调整等特点。因而适用于各种工业炉燃烧系统燃料气体、石油在制品或油库贮罐保护气体与热处理保护气体的微压自动调节等场合。






主要技术参数及性能指标






公称通径mm 20 25 32 40 50 65 80 100
额定流量系数(Kv) 单座 8 11 20 332 50 80 100 160
双座(ZZCN) - - - - 53 83 - -
额定行程mm 6 8 8 10 10 15 15 20
调节精度% ±10
公称压力PN(MPa) ZZC          0.10          1.0
ZZV 0.1
介质温度 ≤80
允许泄漏 单座 10-4×阀额定限量
双座(ZZCN) 10-3×阀额定容量
调节压力范围 Kpa 0.5-5.5、5-10、9-14、13-19、18-24、22-28、26-33、31-38

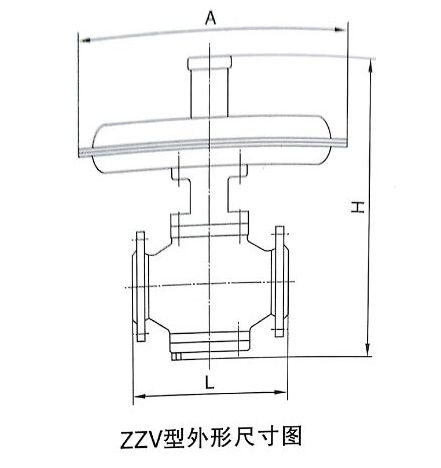

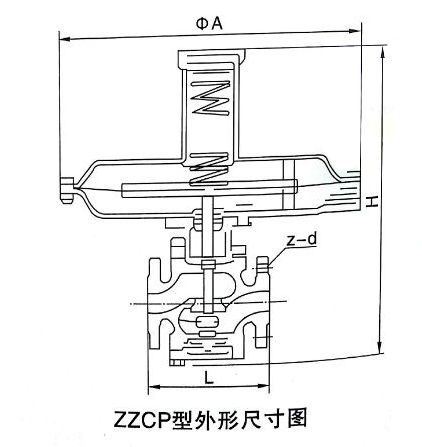

外形尺寸及重量






公称通径DN(mm)   ∅ A ZZV ZZC 重量(kg) 信号接头螺纹
H L H L
20 308 378 150 378 150 12 M16×1.5
25 394 460 160 465 160 13
32 308 370 180 365 180 15
40 394 445 200 445 200 17
50 308 460 230 455 230  222 20
65 394 490 290 490 290  220 28
80 394 490 310 490 310 38
100 394 510 350 510 350 45
150 394 720 480     56
