ZDLP型 电子式电动调节阀

ZDLP型 电子式电动调节阀

ZDLP、ZDLN型电子式电动单座、套筒调节阀,接受调节仪表传来的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。

本系列产品公称通径由20至300mm,公称压力有1.6/4.0/6.4MPa,接受信号为0~10mA.DC或4~20mA.DC,使用温度范围有40℃~~50℃。其中电动单座调节阀适用于压差较小,介质年度较大或稍有颗粒杂质场合;电动套筒调节阀适用于压差较大且泄漏较大的场合。
公称通径DN(mm)
阀底直径DN
20 25 32 40 50 65 80 100 125 150 200 250 300
10 12 15 20
额定流量系数Kv 直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1100 1760
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600
额定行程L(mm) 10 16 25 40 60 100
公称压力PN(Mpa) 1.6/4.0/6.4

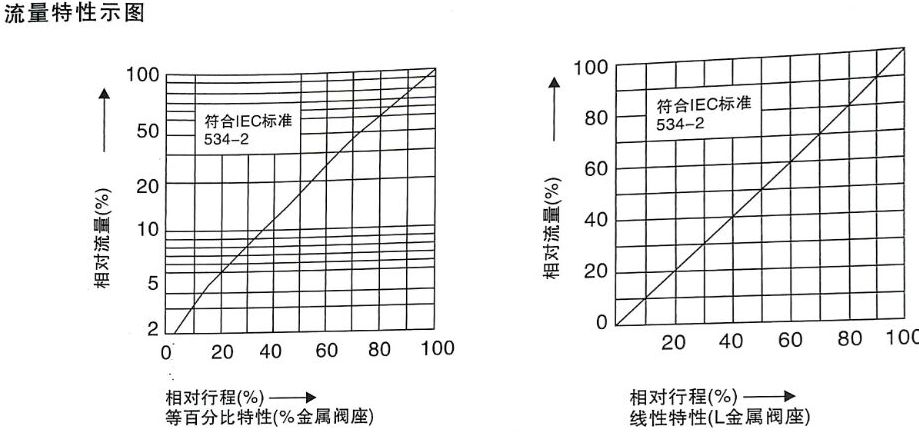

固有流量特性 直线、等百分比
固有可调比R 50:1
允许泄漏量 单座 硬密封:IV级、软密封:IV级
套筒 硬密封:IV级、软密封:IV级
工作温度t(℃) -20~200、-40~250、-40~450、-60~450
信号范围(DC) 0~10mA、4~20mA、1~5V、0~10V
电源电压 220V、500Hz
作用方式 电开式、电关式
信号故障时阀状态 全开、开关、保位
注:本产品性能指标贯彻GB/T4213-92








零件名称 材料
阀体、阀盖 HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯 1Cr18Ni9T、司钛莱合金堆焊、增强聚四氢乙烯
填料 聚四氟乙烯、柔性石墨、不锈钢波纹管
推杆、衬套 2Cr13
垫片 橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片

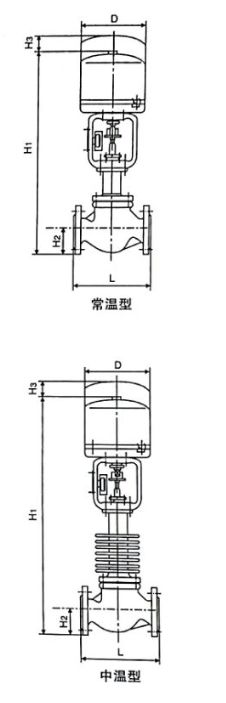

公称通径DN(mm)   20 25 32 40 50 65 80 100 125 150 200 250 300
法兰距离L PN16 181 184 205 222 254 276 298 352 420 451 600 680 850
PN40  194 197 210 235 267 292 317 368 420 473 615 680 850
PN64 206 210 220 251 286 311 337 394 450 508 650 690 800
常温型阀盖H1 PN16 756 781 803 928 945 1260 1270 1294 1515 1540 1565 1816 2180
PN40  766 791 813 938 955 1260 1270 13.29 1545 1560 1605 1892 2130
PN64 773 803 833 965 100 1280 1300 1338 1575 1620 1675 1936 2202
中温型阀盖H1 PN16 956 981 1003 1128 1145 1510 1520 1544 1835 1860 1885 2166 2530
PN40  966 991 1013 1138 1155 1510 1520 1579 1865 1880 1925 2245 2480
PN64 973 1003 1033 1165 1200 1530 1550 1588 1895 1940 1995 22586 2550
∅D 225 257 310
H2 PN16 53 58 68 73 80 90 98 108 123 140 168 203 230
PN40  53 58 68 73 80 90 98 115 135 150 188 223 255
PN64 63 68 75 83 88 100 105 125 148 170 203 235 265
H3 87 90
法兰标准 GB:1.6/2.5/4.0/6.4MPa     ANSI:150/300/600Lb   JIS:10K、20K、30K
注:本产品性能贯彻GB/T4213-92
