ZJSF（H）气动薄膜三通分（合）流调节阀
ZJSF(H)气动薄膜三通分（合）流调节阀采用双阀芯上下导向结构，配用气动执行机构或电动执行机构，阀体为三通结构，即一进两出（分流型），两进一出（合流型），从而达到流体混合升温或降温，或流体不等量分流，满足不同工矿的使用要求。该阀体具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确和维修方便等优点。可用于各种不同的工作条件，特别适用于石油工业热交换器的温度控制系统和其他的各行业的自动化控制系统。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。产品公称压力等级有PN1.6、4.0多种规格可供选择。本系列调节阀采用流体温度-150-560℃范围内多种档次；泄露等级氖分为IV级、V级、VI级；流量特性有直线、百分比。多种规格可供选择。本系列调节阀采用模块化设计，可采用不同组合、配用各种附件。
主要技术参数
本体部分
| 阀体形式 | 三通铸造球型阀 | ||||||||
| 阀体材质 | ZG230-450 ZG1Cr18Ni9 | ||||||||
| 公称通径 | DN20-DN300 | ||||||||
| 公称压力 | PN1.6 2.5 4.0 6.4 10.0MPa ANSI 150 300 600LB JIS 10K 20K 30K 40K | ||||||||
| 连接形式 | 法兰：FF RF RTJ 等焊接： SW BW | ||||||||
| 结构长度 | 符合 IEC534 | ||||||||
| 阀盖型式 | 常温型 高温型 波纹管 密封型 低温型 | ||||||||
| 填料 | 聚四氟乙烯 柔性石墨等 | ||||||||
| 密封垫 | 金属夹石墨密封垫 四氟乙烯垫等 | ||||||||
| 阀内部分 | |||||||||
| 阀芯型式 | 双阀芯上下导向型 | ||||||||
| 流量特性 | 线性 等百分比 | ||||||||
| 内件材质 | 1Cr18NiTi 1Cr18Ni9Ti+PTFE | ||||||||
| 执行机构 | |||||||||
| 电动 | PSL系列 3810L系列 | ||||||||
| 本体材质为碳钢 | ||||||||

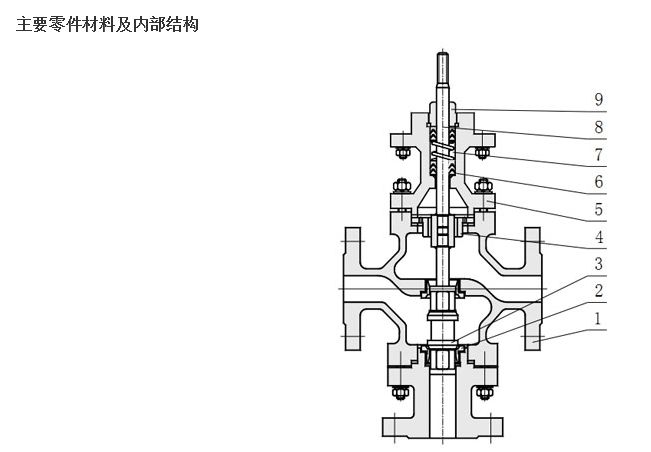

| 1 | 阀体 | WCB | LCB | WC9 | ||||
| 2 | 阀座 | 304 | 304 | 304 | ||||
| 3 | 阀芯 | 304 | 304 | 304 | ||||
| 4 | 导向套 | 304 | 304 | 304 | ||||
| 5 | 阀盖 | WCB | LCB | WC9 | ||||
| 6 | 阀杆 | 304 | 304 | 304 | ||||
| 7 | 填料 | PTFE/柔性石墨 | ||||||
| 8 | 弹簧 | 65Mn | ||||||
| 9 | 螺母 | 304 | 304 | 304 | ||||
| 本体材质为不碳钢 | ||||||||
| 1 | 阀体 | CF8 | CF8M | CF3M | ||||
| 2 | 阀座 | 304 | 316 | 316L | ||||
| 3 | 阀芯 | 304 | 316 | 316L | ||||
| 4 | 导向套 | 304 | 316 | 316L | ||||
| 5 | 阀盖 | CF8 | CF8M | CF3M | ||||
| 6 | 阀杆 | 304 | 316 | 316M | ||||
| 7 | 填料 | PTFE/柔性石墨 | ||||||
| 8 | 弹簧 | 65Mn | ||||||
| 9 | 螺母 | 316 | 316 | 316L | ||||
以上为标准配置结构，标准的阀体材料是碳钢和不锈钢，也可分局客户的需求进行配置。
气动三通调节阀规格与技术参数
ZJSF(H)气动薄膜三通分（合）流调节阀规格和技术参数
| 公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 额定流量系数KV | 合流 | 6.3 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | |
| 分流 | 80 | 135 | 210 | 340 | 535 | ||||||||
| 额定行程 | 16 | 25 | 40 | 60 | |||||||||
| 膜片有效面积Ae（cm2） | 280 | 400 | 600 | 1000 | |||||||||
| 公称压力PN（MPa） | 1.6 2.5 4.0 6.4 10.0 | ||||||||||||
| 固有流量特性 | 直线 等百分比 | ||||||||||||
| 固有可调比R | 30:01:00 | ||||||||||||
| 信号范围Pr（KPa） | 200-100、40-200、60-100、80-240 | ||||||||||||
| 气源压力Ps（KPa） | 0.14、0.25、0.28、0.40 | ||||||||||||
| 允许压差△P（KPa） | 0.93 | 0.86 | 0.75 | 0.48 | 0.31 | 0.277 | 0.18 | 0.11 | 0.12 | 0.09 | 0.05 | ||
ZJSF(H)气动薄膜三通分（合）流调节阀主要性能指标
| 序号 | 项目 | 性能指标 | |||||||
| 不带定位器 | 带定位器 | ||||||||
| 1 | 基本误差≤（%） | ±5 | ±1 | ||||||
| 2 | 回差≤（%） | 3 | 1 | ||||||
| 3 | 死区≤（%） | 3 | 0.4 | ||||||
| 4 | 始终点偏差≤（%） | 始点（%） | ±5 | ||||||
| 终点（%） | ±2.5 | ±1 | |||||||
| 5 | 额定行程偏差（%） | 2.5 | |||||||
| 6 | 允许泄漏量（1/h） | 10-3×阀额定容量 | |||||||
| 7 | 额定流量系数偏差（%） | ±10 | |||||||
| 8 | 固有流量特性 | 符合 IEC534-1 和 GB/T13927-2000 中规动的斜率偏差要求 | |||||||
