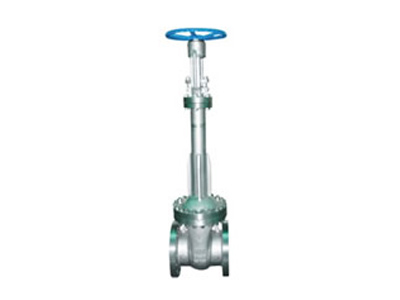

DZ40Y-16/25 低温闸阀

DZ40Y-16/25 低温闸阀

一、DZ40Y低温闸阀--产品说明



DZ40Y型低温闸阀适用于甲烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质。




二、DZ40Y低温闸阀--特点



1、为防止中腔异常升压,在闸板的进口侧设置了泄压孔;


2、根据阀门的工作温度确定阀盖的顶部长度,确保阀桿填料的可靠密封;


3、根据工作温度合理选用填料,垫片等零件的材料;


4、严格控制材料的化学成份及低温冲击韧性等力学性能指标;


5、采用多种配管法兰标准及密封面型式,适用于各种工程需要;


三、PN16~PN25产品性能参数





型号 DZ40Y-16 DZ40Y-25
工作压力(MPa) 1.6 2.5
适用温度(℃) LC3≥-101,LCB≥-46,LCC≥-46,1Cr18Ni9Ti≥-196
材料 阀体、闸板、阀盖、支架 LC3、LCB、LCC、1Cr18Ni9Ti
填料 浸四氟乙烯石棉绳
手轮 QT450-10
阀杆螺母 ZCuA110Fe3
阀杆 1Cr18Ni9Ti
垫片 低温石棉


四、
DZ40Y低温闸阀--外形结构连接尺寸

公称通径 主要外形尺寸和连接尺寸
L D D1 D2 b Z-d H D0
DZ40Y-16L
20 150 105 75 55 14 4-14 320 140
25 160 115 85 65 14 4-14 350 160
32 180 135 100 78 16 4-18 385 180
40 200 145 110 85 16 4-18 420 200
50 250 160 125 100 16 4-18 540 240
65 270 180 145 120 18 4-18 610 240
80 280 195 160 135 20 8-18 690 280
100 300 215 180 155 20 8-18 780 300
125 325 245 210 185 22 8-18 930 320
150 350 280 240 210 24 8-23 980 360
200 400 335 295 265 26 12-23 1180 400
250 450 405 355 320 30 12-25 1390 450
300 500 460 410 375 30 12-25 1620 560
350 550 520 470 425 34 16-25 1810 640
400 600 580 525 485 36 16-30 1970 640
DZ40Y-25L
20 150 105 75 55 16 4-14 320 140
25 160 115 85 65 16 4-14 350 160
32 180 135 100 78 18 4-18 385 180
40 200 145 110 85 18 4-18 420 200
50 250 160 125 100 20 4-18 540 240
65 270 180 145 120 22 8-18 610 240
80 280 195 160 135 22 8-18 690 280
100 300 230 190 160 24 8-23 780 300
125 325 270 220 188 28 8-25 930 320
150 350 300 250 218 30 8-25 980 360
200 400 360 310 278 34 12-25 1180 400
250 450 425 370 332 36 12-30 1390 450
300 500 485 430 390 40 16-30 1620 560
350 550 550 490 448 44 16-34 1810 640
400 600 610 550 505 48 16-34 1990 640
