衬氟隔膜阀G41F46

衬氟隔膜阀G41F46

上一个:衬氟蝶阀

专用于控制非腐蚀性或强腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种氟塑料,适用于不同工作温度和流体管路。
适用温度:≤85℃、≤100℃、≤120℃、≤150℃、(可按照衬里和隔膜材料)
压力等级:0.6、1.0、1.6

测试

衬里层:电火花检测
实验与检验按GB/T13927标准
公称压力:PN阀体:PN×1.5 密封:PN×1.1
材料: 阀体:铸铁、球墨铸铁、碳钢、不锈钢 阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、氟塑料 隔膜:氟塑料
阀瓣:铸铁、不锈钢
阀杆:碳钢、不锈钢
手轮:铸铁
G41F(无衬里)、G41Fs(衬氟塑料)堰式隔膜阀

结构特点

隔膜阀是一种特殊形式的截断阀

  1. 弹性密封的开闭件,确保没有内漏;
  2. 流线型的流道。使得压力损失小;
  3. 没有填料函,因此没有外漏;
  4. 阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀;
  5. 隔膜可更换,维护费用低;
  6. 衬里材料的多样性,可适用于各种节制,并具有良好的耐腐蚀性。

部件列表

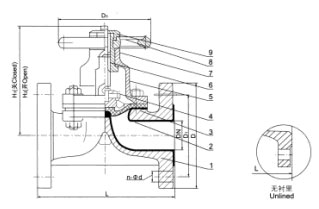

1、阀体2、阀体衬里3、隔膜4、阀瓣5、阀盖6、阀杆7、阀杆螺母8、手轮9、锁紧螺母

公称通径 公称压力 工作压力 L D D1 n-Фd f H1 H2 D0 质量
15 1.0 1.0 125 95 65 4-14 2     100 4.5
20 135 105 75 4-14 2     100 4.5
25 145 115 85 4-14 2 121 135 120 5
332 160 140 100 4-18 2 132 150 120 7
40 180 150 110 4-18 3 156 175 140 9
50 210 165 125 4-18 3 169 195 140 12.5
65 0.6 250 185 145 4-18 3 200 236 200 19
80 300 200 160 4-48 3 216 256 200 25.5
100 350 220 180 8-18 3 270 322 280 40
125 400 250 210 8-18 3 338 406 320 62
150 460 285 240 8-22 3 384 464 320 80.5
200 0.4 570 340 295 8-22 4 518 638 400 146
250 680 395 350 12-22 4 598 724 500 240
300 790 445 400 12-22 4 698 778 500 334
350 900 505 460 16-22 4 723 883 500 371
400 0.25 1000 565 515 16-25 4 868 1078 640 584
