D73H对夹式硬密封蝶阀

发送邮件

在线询盘

上一个:对夹式硬密封蝶阀

下一个:D373蜗轮对夹式弹性硬密封蝶阀

可适用于食品、医药、化工等工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。

采用标准

设计标准：GB/T 12238-1989 法
兰连接尺寸：GB/T9113.1-2000; GB/T9113.2-2000;GB/T9115.1-2000;GB/T9115.2-2000;
结构长度：GB/T12221-1989
压力试验：GB/T 13927-1992

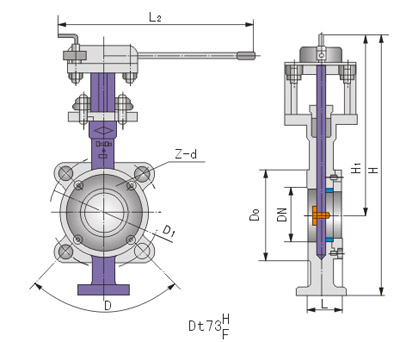

结构示意图

DT73对夹式弹性硬密封蝶阀结构示意图

主要技术参数

公称通径 DN 50～150

公称压力 PN 1.0 1.6 2.5

试验压力强度实验 1.5 2.4 3.75

密封实验 1.1 1.76 2.75

气密封实验 0.6 0.6 0.6

适用介质水、蒸汽、油品、酸类腐蚀性等

适用温度 -40℃～600℃

公称通径	DN	50～150
公称压力	PN	1.0	1.6	2.5
试验压力	强度实验	1.5	2.4	3.75
密封实验	1.1	1.76	2.75
气密封实验	0.6	0.6	0.6
适用介质	水、蒸汽、油品、酸类腐蚀性等
适用温度	-40℃～600℃

主要零件材质

零件名称材质

阀体铸铁、铸钢、不锈钢、合金钢

蝶板铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢

密封圈不锈钢、聚内脂、抗磨材料

阀杆 2Cr13、1Cr13不锈钢、铬钼钢

填料柔性石墨

注：Dt-代表弹性密封结构。

零件名称	材质
阀体	铸铁、铸钢、不锈钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	不锈钢、聚内脂、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	柔性石墨
注：Dt-代表弹性密封结构。

主要外形和连接尺寸

产品名称公称通径结构长度（标准值外形尺寸（参考值）法兰尺寸和螺栓孔尺寸（标准值）

1.0MPa 1.6 MPa 2.5 MPa

Dt73H/F-(10.16.25)
C.P.R.V系列
对夹式弹性密封
蝶阀 mm inch L L2 H H1 D1 Z-d a D1 Z-d a D1 Z-d a

50 2 43 265 330 350 125 4-18 90° 125 4-18 90° 125 4-18 90°

65 21/2 46 265 362 267 145 4-18 90° 145 4-18 90° 145 4-18 90°

80 3 49 320 375 275 160 8-18 45° 160 8-18 45° 160 8-18 45°

100 4 56 320 410 295 180 8-18 45° 180 8-18 45° 190 8-22 45°

125 5 64 340 425 305 210 8-18 45° 210 8-18 45° 220 8-26 45°

150 6 70 390 465 320 240 8-22 45° 240 8-22 45° 250 8-26 45°

产品名称	公称通径	结构长度（标准值	外形尺寸（参考值）	法兰尺寸和螺栓孔尺寸（标准值）
1.0MPa	1.6 MPa	2.5 MPa
Dt73H/F-(10.16.25) C.P.R.V系列对夹式弹性密封蝶阀	mm	inch	L	L2	H	H1	D1	Z-d	a	D1	Z-d	a	D1	Z-d	a
50	2	43	265	330	350	125	4-18	90°	125	4-18	90°	125	4-18	90°
65	21/2	46	265	362	267	145	4-18	90°	145	4-18	90°	145	4-18	90°
80	3	49	320	375	275	160	8-18	45°	160	8-18	45°	160	8-18	45°
100	4	56	320	410	295	180	8-18	45°	180	8-18	45°	190	8-22	45°
125	5	64	340	425	305	210	8-18	45°	210	8-18	45°	220	8-26	45°
150	6	70	390	465	320	240	8-22	45°	240	8-22	45°	250	8-26	45°
